La Conception parfaite en cas d'échec des
roulements standards.
Grâce à leurs composants en céramique, ces roulements présentent non seulement les avantages mentionnés auparavant, mais offrent également des niveaux de dureté plus élevés, une durée de vie plus longue, une meilleure précision et une friction réduite par rapport aux roulements standards en acier inoxydable. De plus, ils conviennent mieux aux applications magnétiques.

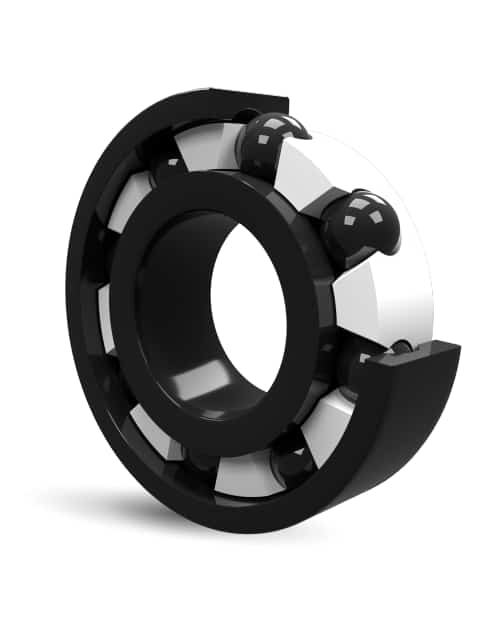

Roulements Céramiques
La bague intérieure, la bague extérieure et les billes des Roulements Céramiques ZEN sont constituées de matériaux céramiques, notamment du Nitrure de Silicium (Si3N4), du Zirconium (ZrO2) ou de l'Oxyde d'Aluminium (Al2O3), ce qui leur donne des performances parfaites là où les matériaux conventionnels ont atteint leurs limites. En plus des cages en acier standards, des cages PTFE et PEEK sont utilisées.En savoir plus
Roulements Hybrides
Les roulements hybrides que nous proposons sont munis de bagues en acier inoxydable AISI 420 ou AISI 440, de billes céramiques en nitrure de silicium (Si3N4), en zirconium (ZrO2) et de cages en acier inoxydable AISI 304, en plastique ou en PTFE. Les joints et les flasques sont en acier inoxydable AISI 304, en PTFE ou en caoutchouc synthétique alimentaire (NBR) validé par la FDA afin d'assurer une protection et une fiabilité optimales.En savoir plus
Gamme de Produits & Spécifications
Lubrification: Les Roulements Complètement Céramiques peuvent être utilisés sans lubrification, ce qui réduit le risque de contamination, la maintenance et les coûts. Par ailleurs, les Roulements Hybrides peuvent fonctionner avec moins de lubrification que les Roulements en Acier Inoxydable en raison de leur coefficient de friction réduit et de leurs billes légères. Ces roulements sont également disponibles avec un lubrifiant qui a reçu l'approbation de la FDA.
Reference
d = inner ring dimension
D = Outer ring dimension
B = Bearing width
| Ref | d | D | B | Load Rating | Weight | Radial Play | OR Material | IR Material | Ball Material | |
|---|---|---|---|---|---|---|---|---|---|---|
| dynamic | static | |||||||||
HYB R 133
|
2.380 | 4.000 | 1.000 | 86 | 32 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 144
|
3.000 | 6.350 | 2.380 | 170 | 58 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 683
|
3.000 | 7.000 | 2.000 | 187 | 67 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 2-5
|
3.000 | 7.000 | 2.000 | 335 | 108 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 155
|
3.000 | 7.000 | 2.000 | 215 | 90 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 693
|
3.000 | 8.000 | 3.000 | 335 | 108 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 2
|
3.000 | 9.000 | 3.000 | 379 | 131 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 84
|
4.000 | 8.000 | 2.000 | 237 | 85 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 684
|
4.000 | 9.000 | 2.500 | 385 | 136 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 166
|
4.000 | 9.000 | 3.000 | 425 | 163 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 104
|
4.000 | 10.000 | 3.000 | 427 | 163 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 694
|
4.000 | 11.000 | 4.000 | 574 | 210 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 3
|
4.000 | 12.700 | 3.000 | 781 | 293 | 3.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 85
|
5.000 | 8.000 | 2.000 | 131 | 54 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 105
|
5.000 | 10.000 | 3.000 | 259 | 101 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 685
|
5.000 | 11.000 | 3.000 | 430 | 169 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 115
|
5.000 | 11.000 | 4.000 | 430 | 169 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 695
|
5.000 | 13.000 | 4.000 | 646 | 259 | 3.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 106
|
6.000 | 10.000 | 2.500 | 298 | 131 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 126
|
6.000 | 12.000 | 3.000 | 430 | 177 | 2.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 686
|
6.000 | 13.000 | 3.500 | 649 | 265 | 3.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 696
|
6.000 | 15.000 | 5.000 | 804 | 314 | 4.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 168
|
6.350 | 9.000 | 3.000 | 224 | 103 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 188
|
6.350 | 12.700 | 3.000 | 649 | 265 | 3.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 4
|
6.350 | 15.000 | 4.000 | 888 | 373 | 5.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 687
|
7.000 | 14.000 | 3.500 | 704 | 308 | 4.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 697
|
7.000 | 17.000 | 5.000 | 963 | 431 | 6.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 128
|
8.000 | 12.000 | 2.500 | 326 | 164 | 1.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB MR 148
|
8.000 | 14.000 | 3.500 | 490 | 232 | 3.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 688
|
8.000 | 16.000 | 4.000 | 751 | 355 | 4.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 688
|
8.000 | 16.000 | 5.000 | 751 | 355 | 4.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 698
|
8.000 | 19.000 | 6.000 | 1342 | 550 | 8.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 698
|
8.000 | 19.000 | 6.000 | 1342 | 550 | 8.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 608
|
8.000 | 22.000 | 7.000 | 1976 | 827 | 14.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 628
|
8.000 | 24.000 | 8.000 | 2000 | 854 | 18.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 689
|
9.000 | 17.000 | 5.000 | 796 | 401 | 5.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 699
|
9.000 | 20.000 | 6.000 | 1480 | 649 | 8.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB R 6
|
9.000 | 22.000 | 5.000 | 1994 | 853 | 12.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 609
|
9.000 | 24.000 | 7.000 | 2014 | 866 | 16.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 629
|
9.000 | 26.000 | 8.000 | 2745 | 1190 | 22.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6800
|
10.000 | 19.000 | 5.000 | 1030 | 504 | 5.5 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6900
|
10.000 | 22.000 | 6.000 | 1617 | 764 | 10.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7000
|
10.000 | 26.000 | 8.000 | 2268 | 1290 | 18.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6000
|
10.000 | 26.000 | 8.000 | 2730 | 1182 | 18.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6200
|
10.000 | 30.000 | 9.000 | 3060 | 1434 | 32.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7200
|
10.000 | 30.000 | 9.000 | 3120 | 1530 | 30.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6300
|
10.000 | 35.000 | 11.000 | 4860 | 2070 | 52.0 | 0,002 - 0,013 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6801
|
12.000 | 21.000 | 5.000 | 1149 | 625 | 6.3 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6901
|
12.000 | 24.000 | 6.000 | 1732 | 880 | 11.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7001
|
12.000 | 28.000 | 8.000 | 2448 | 1452 | 20.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6001
|
12.000 | 28.000 | 8.000 | 3060 | 1422 | 22.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7201
|
12.000 | 32.000 | 10.000 | 3390 | 1890 | 35.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6201
|
12.000 | 32.000 | 10.000 | 4080 | 1830 | 37.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6301
|
12.000 | 37.000 | 12.000 | 5820 | 2520 | 60.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6802
|
15.000 | 24.000 | 5.000 | 1244 | 752 | 7.4 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6902
|
15.000 | 28.000 | 7.000 | 2593 | 1355 | 16.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6002
|
15.000 | 32.000 | 9.000 | 3360 | 1698 | 31.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7002
|
15.000 | 32.000 | 9.000 | 2880 | 1770 | 28.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7202
|
15.000 | 35.000 | 11.000 | 4980 | 2580 | 43.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6202
|
15.000 | 35.000 | 11.000 | 4590 | 2250 | 45.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6302
|
15.000 | 42.000 | 13.000 | 6840 | 3270 | 83.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6803
|
17.000 | 26.000 | 5.000 | 1340 | 874 | 8.2 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6903
|
17.000 | 30.000 | 7.000 | 2753 | 1539 | 18.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6003
|
17.000 | 35.000 | 10.000 | 3600 | 1950 | 41.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7003
|
17.000 | 35.000 | 10.000 | 3048 | 1932 | 36.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6203
|
17.000 | 40.000 | 12.000 | 5730 | 2880 | 67.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7203
|
17.000 | 40.000 | 12.000 | 5028 | 3228 | 62.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6303
|
17.000 | 47.000 | 14.000 | 8160 | 3990 | 113.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6403
|
17.000 | 62.000 | 17.000 | 13740 | 6480 | 270.0 | 0,003 - 0,018 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6804
|
20.000 | 32.000 | 7.000 | 2409 | 1477 | 18.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6904
|
20.000 | 37.000 | 9.000 | 3829 | 2209 | 38.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6004
|
20.000 | 42.000 | 12.000 | 5640 | 3000 | 68.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7004
|
20.000 | 42.000 | 12.000 | 6300 | 3612 | 67.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7204
|
20.000 | 47.000 | 14.000 | 8760 | 4920 | 100.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6204
|
20.000 | 47.000 | 14.000 | 7680 | 3960 | 107.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6304
|
20.000 | 52.000 | 15.000 | 9540 | 4740 | 145.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6404
|
20.000 | 72.000 | 19.000 | 18420 | 9000 | 400.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6805
|
25.000 | 37.000 | 7.000 | 2582 | 1759 | 22.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6905
|
25.000 | 42.000 | 9.000 | 4201 | 2724 | 45.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7005
|
25.000 | 47.000 | 12.000 | 5832 | 3750 | 89.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6005
|
25.000 | 47.000 | 12.000 | 6060 | 3510 | 79.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6205
|
25.000 | 52.000 | 15.000 | 840 | 4710 | 129.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7205
|
25.000 | 52.000 | 15.000 | 8400 | 5232 | 146.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6305
|
25.000 | 62.000 | 17.000 | 12360 | 6720 | 235.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6405
|
25.000 | 80.000 | 21.000 | 21000 | 11460 | 530.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6806
|
30.000 | 42.000 | 7.000 | 2723 | 2041 | 27.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6906
|
30.000 | 47.000 | 9.000 | 4345 | 3002 | 51.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7006
|
30.000 | 55.000 | 13.000 | 7500 | 5172 | 130.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6006
|
30.000 | 55.000 | 13.000 | 7920 | 4980 | 116.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7206
|
30.000 | 62.000 | 16.000 | 11700 | 7500 | 222.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6206
|
30.000 | 62.000 | 16.000 | 11700 | 6780 | 199.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6306
|
30.000 | 72.000 | 19.000 | 16020 | 9000 | 345.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6406
|
30.000 | 90.000 | 23.000 | 26100 | 14280 | 740.0 | 0,005 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6807
|
35.000 | 47.000 | 7.000 | 2837 | 2293 | 30.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6907
|
35.000 | 55.000 | 10.000 | 6540 | 4691 | 80.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7007
|
35.000 | 62.000 | 14.000 | 9660 | 6960 | 173.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6007
|
35.000 | 62.000 | 14.000 | 9600 | 6180 | 151.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7207
|
35.000 | 72.000 | 17.000 | 15420 | 10200 | 318.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6207
|
35.000 | 72.000 | 17.000 | 15420 | 9180 | 284.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6307
|
35.000 | 80.000 | 21.000 | 20100 | 11520 | 464.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6407
|
35.000 | 100.000 | 25.000 | 33120 | 18900 | 950.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6808
|
40.000 | 52.000 | 7.000 | 2954 | 2507 | 34.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6008
|
40.000 | 68.000 | 15.000 | 10080 | 6900 | 190.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7008
|
40.000 | 68.000 | 15.000 | 10260 | 8040 | 215.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6208
|
40.000 | 80.000 | 18.000 | 17460 | 10740 | 366.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7208
|
40.000 | 80.000 | 18.000 | 19500 | 13620 | 406.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6308
|
40.000 | 90.000 | 23.000 | 24300 | 14400 | 636.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 6408
|
40.000 | 110.000 | 27.000 | 37800 | 21600 | 1250.0 | 0,006 - 0,02 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7009
|
45.000 | 75.000 | 16.000 | 12720 | 10140 | 271.0 | 0,006 - 0,023 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7209
|
45.000 | 85.000 | 19.000 | 20340 | 14940 | 467.0 | 0,006 - 0,023 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7010
|
50.000 | 80.000 | 16.000 | 14040 | 11400 | 288.0 | 0,006 - 0,023 | AISI52100 | AISI52100 | Si3N4 |
|
HYB 7210
|
50.000 | 90.000 | 20.000 | 21420 | 16020 | 521.0 | 0,006 - 0,023 | AISI52100 | AISI52100 | Si3N4 |
Reference
d = inner ring dimension
D = Outer ring dimension
B = Bearing width
| Ref | d | D | B | Load Rating | Weight | Radial Play | OR Material | IR Material | Ball Material | |
|---|---|---|---|---|---|---|---|---|---|---|
| dynamic | static | |||||||||
|
688
|
8 | 16 | 5 | 751 | 355 | 4 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
698
|
8 | 19 | 6 | 1342 | 550 | 8 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
608
|
8 | 22 | 7 | 1976 | 827 | 14 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
628
|
8 | 24 | 8 | 2000 | 854 | 18 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
689
|
9 | 17 | 5 | 796 | 401 | 5 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
699
|
9 | 20 | 6 | 1480 | 649 | 8 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
609
|
9 | 24 | 7 | 2014 | 866 | 16 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
629
|
9 | 26 | 8 | 2745 | 1190 | 22 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6800
|
10 | 19 | 5 | 1030 | 504 | 5.5 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6900
|
10 | 22 | 6 | 1617 | 764 | 10 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
7000
|
10 | 26 | 8 | 2268 | 1290 | 18 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6000
|
10 | 26 | 8 | 2730 | 1182 | 18 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
7200
|
10 | 30 | 9 | 3120 | 1530 | 30 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6200
|
10 | 30 | 9 | 3060 | 1434 | 32 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6300
|
10 | 35 | 11 | 4860 | 2070 | 52 | 0,002 - 0,013 | Si3N4 | Si3N4 | Si3N4 |
|
6801
|
12 | 21 | 5 | 1149 | 625 | 6.3 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6901
|
12 | 24 | 6 | 1732 | 880 | 11 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
7001
|
12 | 28 | 8 | 2448 | 1452 | 20 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6001
|
12 | 28 | 8 | 3060 | 1422 | 22 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
7201
|
12 | 32 | 10 | 3390 | 1890 | 35 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6201
|
12 | 32 | 10 | 4080 | 1830 | 37 | 0,003 - 0,019 | Si3N4 | Si3N4 | Si3N4 |
|
6301
|
12 | 37 | 12 | 5820 | 2520 | 60 | 0,003 - 0,020 | Si3N4 | Si3N4 | Si3N4 |
|
6802
|
15 | 24 | 5 | 1244 | 752 | 7.4 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6902
|
15 | 28 | 7 | 2593 | 1355 | 16 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6002
|
15 | 32 | 9 | 3360 | 1698 | 31 | 0,003 - 0,021 | Si3N4 | Si3N4 | Si3N4 |
|
7002
|
15 | 32 | 9 | 2880 | 1770 | 28 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6202
|
15 | 35 | 11 | 4590 | 2250 | 45 | 0,003 - 0,022 | Si3N4 | Si3N4 | Si3N4 |
|
7202
|
15 | 35 | 11 | 4980 | 2580 | 43 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6302
|
15 | 42 | 13 | 6840 | 3270 | 83 | 0,003 - 0,023 | Si3N4 | Si3N4 | Si3N4 |
|
6803
|
17 | 26 | 5 | 1340 | 874 | 8.2 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6903
|
17 | 30 | 7 | 2753 | 1539 | 18 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
7003
|
17 | 35 | 10 | 3048 | 1932 | 36 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6003
|
17 | 35 | 10 | 3600 | 1950 | 41 | 0,003 - 0,024 | Si3N4 | Si3N4 | Si3N4 |
|
7203
|
17 | 40 | 12 | 5028 | 3228 | 62 | 0,003 - 0,018 | Si3N4 | Si3N4 | Si3N4 |
|
6203
|
17 | 40 | 12 | 5730 | 2880 | 67 | 0,003 - 0,025 | Si3N4 | Si3N4 | Si3N4 |
|
6303
|
17 | 47 | 14 | 8160 | 3990 | 113 | 0,003 - 0,026 | Si3N4 | Si3N4 | Si3N4 |
|
6403
|
17 | 62 | 17 | 13740 | 6480 | 270 | 0,003 - 0,027 | Si3N4 | Si3N4 | Si3N4 |
|
6804
|
20 | 32 | 7 | 2409 | 1477 | 18 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6904
|
20 | 37 | 9 | 3829 | 2209 | 38 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6004
|
20 | 42 | 12 | 5640 | 3000 | 68 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7004
|
20 | 42 | 12 | 6300 | 3612 | 67 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6204
|
20 | 47 | 14 | 7680 | 3960 | 107 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7204
|
20 | 47 | 14 | 8760 | 4920 | 100 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6304
|
20 | 52 | 15 | 9540 | 4740 | 145 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6404
|
20 | 72 | 19 | 18420 | 9000 | 400 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6805
|
25 | 37 | 7 | 2582 | 1759 | 22 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6905
|
25 | 42 | 9 | 4201 | 2724 | 45 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6005
|
25 | 47 | 12 | 6060 | 3510 | 79 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7005
|
25 | 47 | 12 | 5832 | 3750 | 89 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7205
|
25 | 52 | 15 | 8400 | 5232 | 146 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6205
|
25 | 52 | 15 | 840 | 4710 | 129 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6305
|
25 | 62 | 17 | 12360 | 6720 | 235 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6405
|
25 | 80 | 21 | 21000 | 11460 | 530 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6806
|
30 | 42 | 7 | 2723 | 2041 | 27 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6906
|
30 | 47 | 9 | 4345 | 3002 | 51 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7006
|
30 | 55 | 13 | 7500 | 5172 | 130 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6006
|
30 | 55 | 13 | 7920 | 4980 | 116 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6206
|
30 | 62 | 16 | 11700 | 6780 | 199 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7206
|
30 | 62 | 16 | 11700 | 7500 | 222 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6306
|
30 | 72 | 19 | 16020 | 9000 | 345 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6406
|
30 | 90 | 23 | 26100 | 14280 | 740 | 0,005 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6807
|
35 | 47 | 7 | 2837 | 2293 | 30 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6907
|
35 | 55 | 10 | 6540 | 4691 | 80 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7007
|
35 | 62 | 14 | 9660 | 6960 | 173 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6007
|
35 | 62 | 14 | 9600 | 6180 | 151 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7207
|
35 | 72 | 17 | 15420 | 10200 | 318 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6207
|
35 | 72 | 17 | 15420 | 9180 | 284 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6307
|
35 | 80 | 21 | 20100 | 11520 | 464 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6407
|
35 | 100 | 25 | 33120 | 18900 | 950 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6808
|
40 | 52 | 7 | 2954 | 2507 | 34 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6008
|
40 | 68 | 15 | 10080 | 6900 | 190 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7008
|
40 | 68 | 15 | 10260 | 8040 | 215 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6208
|
40 | 80 | 18 | 17460 | 10740 | 366 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7208
|
40 | 80 | 18 | 19500 | 13620 | 406 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6308
|
40 | 90 | 23 | 24300 | 14400 | 636 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
6408
|
40 | 110 | 27 | 37800 | 21600 | 1250 | 0,006 - 0,02 | Si3N4 | Si3N4 | Si3N4 |
|
7009
|
45 | 75 | 16 | 12720 | 10140 | 271 | 0,006 - 0,023 | Si3N4 | Si3N4 | Si3N4 |
|
7209
|
45 | 85 | 19 | 20340 | 14940 | 467 | 0,006 - 0,023 | Si3N4 | Si3N4 | Si3N4 |
|
7010
|
50 | 80 | 16 | 14040 | 11400 | 288 | 0,006 - 0,023 | Si3N4 | Si3N4 | Si3N4 |
|
7210
|
50 | 90 | 20 | 21420 | 16020 | 521 | 0,006 - 0,023 | Si3N4 | Si3N4 | Si3N4 |
| Ref | d | D | B | S | ds | g | C | Load Rating | Radial Play | OR Material | IR Material | Ball Material | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dynamic | static | ||||||||||||
|
UC201 CE
|
12.00 | 40.00 | 27.40 | 14.00 | 11.50 | M5x0.75 | 4.00 | 0.003-0.018 | ZR02 | ZR02 | ZR02 | ||
|
UC202 CE
|
15.00 | 40.00 | 27.40 | 14.00 | 11.50 | M5x0.75 | 4.00 | 0.003-0.018 | ZR02 | ZR02 | ZR02 | ||
|
UC203 CE
|
17.00 | 40.00 | 27.40 | 14.00 | 11.50 | M5x0.75 | 4.00 | 0.003-0.018 | ZR02 | ZR02 | ZR02 | ||
|
UC204 CE
|
20.00 | 47.00 | 31.00 | 17.00 | 12.70 | M5x0.75 | 5.00 | 5500 | 3465 | 0.005-0.02 | ZR02 | ZR02 | ZR02 |
|
UC205 CE
|
25.00 | 52.00 | 34.10 | 17.00 | 14.30 | M5x0.75 | 5.00 | 6050 | 3905 | 0.005-0.02 | ZR02 | ZR02 | ZR02 |
|
UC206 CE
|
30.00 | 62.00 | 38.10 | 19.00 | 15.90 | M5x0.75 | 5.00 | 8360 | 5610 | 0.005-0.02 | ZR02 | ZR02 | ZR02 |
|
UC207 CE
|
35.00 | 72.00 | 42.90 | 20.00 | 17.50 | M8x1.00 | 7.00 | 11055 | 9955 | 0.006-0.02 | ZR02 | ZR02 | ZR02 |
|
UC208 CE
|
40.00 | 80.00 | 49.20 | 21.00 | 19.00 | M8x1.00 | 7.00 | 12650 | 9955 | 0.006-0.02 | ZR02 | ZR02 | ZR02 |
